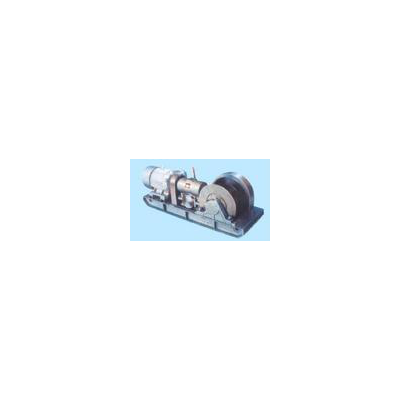

产品详情：回柱绞车又称慢速绞车，是供煤矿井下采煤工作面回柱放顶之用。由于它的高度较低重量又轻，特别适用于薄煤层和急倾斜煤层采煤工作面，以及各种采煤工作面回收沉入底板或被矸石压埋的金属支柱。随着机械化采煤程度的提高，它越来越多地被广泛用于机械化采煤工作面，作为安装、回收牵引各种设备和备件之用。主要型号有：JH-5、JH-8、JH-14、JH-20、JH-30。
型号参数： 钢丝绳直径 容绳量 钢丝绳平均静张力 电压
JIH-5 15.5 80 50 380/660
JIF-8 17 100 80 380/660
JIH14 21.5 100 140 380/660
JIH20 24.5 90 200 380/660
主要结构：绞车由电动机经联轴节、-级闭式齿轮传动、***球面蜗杆传动、 ***圆柱齿传 动(中间设有过桥齿轮)传递到滚筒。绞车内各主要转动部位均采用滚动轴承支承，底座用型钢焊接而成。绞车对称布置、呈长条型、打顶柱(固定)位置宽敞,便于绞车的搬移与固定。绞车的宽度,高度尺寸较小,适于井下使用。绞车结构简单、维护容易,采用球面蜗杆转动运转平稳,安全、可靠,绞车的操作比较简单，只要启闭按钮开关即可。
回柱绞车组成：电动机，联轴器，涡轮箱，滚筒，底座等五部分组成。
1 JM-8型回柱绞车的组成部分
JH-8型回柱绞车由电动机、弹性联轴器、齿轮离合器、蜗轮减速器、滚筒、底座等部件组成。
2 JM-14型回柱绞车的组成部分
JM-14型回柱绞车由电动机、蜗轮减速器、传动齿轮、滚筒装置、底座等部件组成。
3 JM-28型回柱绞车的组成部分
JM-28型回柱绞车由电动机、联轴器、液力推杆制动器、减速器、滚筒装置、底座等部件组成。
回柱绞车结构特点
1、采用行星齿轮传动减速器，结构紧凑，传动效率高；
2、采用液力推杆制动器，工作制动安全可靠；
3、设有变速机构，可改变牵引速度和牵引力。
回柱绞车工作原理：电动机安装在底座上通过联轴器与涡轮减速机联接，动力通过一对齿轮传动给圆弧面涡杆、涡轮，由涡轮轴上的小齿轮经中间过桥齿轮传动大齿轮带动卷筒，卷引钢丝绳进行工作。
回柱绞车优势：
1、绞车形式为单筒缠绕，采用涡轮减速器和开式齿轮传动。
2、绞车对称布置，呈长条型，打顶柱(固定)位置宽敞，便于绞车的搬移与固定。
3、绞车的宽度、高度尺寸较小，适用与井下使用。
4、绞车采用球面蜗杆转动，运转平稳，安全可靠。
5、绞车结构简单，维护容易，操作轻松，只要启闭按钮开关即可。
6、绞车电动机和电器设备具有防爆性能，可用于含有沼气及煤尘且周围温度不超过35℃的矿井中。
